Cayin iHA-6: Un gioiello dimenticato...

Dovrò provare con più calma...

Per sintetizzare e cercare un qualcosa che legasse le prove fatte con doppio pre e con collegamento diretto in SE, tutto ovviamente cambia conoscendo un altro pezzo del puzzle (il nostro Cayin).

Le 2 possibilita' di avere HI/LOW gain sia cu iHA-6 che sui dongle, facilita il compito di alzare il gain (e di pari passo la dinamica) come si farebbe in modo più fine con 2 manopole di preamplificazione.

La'scolto dell'una e dell'altra modalita' differisce solo in una particolarita', che è bene non relegare subito a sola maggiore pulizia.

Tenendo stesso brano.
1 - Supponiamo di avere un palcoscenico più ravvicinato col collegamento diretto del dongle.
2 - Supponiamo di avere un palcoscenico più largo con la doppia preamplificazione.
Qualcosa accade.

Nel 2° punto la scena prende respiro, aria, aumenta lo spazio
Nel 1° punto la scena prende apparente vicinanza, meno aria.

Se valutiamo il 1° punto come maggiore pulizia, forse è un termine non adatto, sicuramente ascoltiamo l'anima del dongle.
Nel 2° caso le particolarita' di ogni dongle vengono "aiutate" ad espandersi, restituendo musicalita' più aperte.

E' soggettivo questo paragone, solo vorrei rendere l'idea che qualcosa cambia, pero' non è del tutto subito dichiarato che suona meglio nel 1° o nel 2° modo.
Sono ancora una volta 2 modalita' di ascoltare, diverse seppur simili fra loro.

E siamo al 3° livello sbloccato per me.
Lascero' collegato il doppio sistema di pre, cosi' come lascero' collegato il cavo SE.
Se prima avevamo 4 timbriche, adesso ne abbiamo di più (considerando la possibilita' di espandere la scena).

E credo che ancora siamo al 70% di conoscenza delle potenzialita' del Cayin.
Attendiamo il cavo a doppia schermatura bilanciato 4,4 pentacon e doppio XLR.

Premesso che sicuramente ogni dongle ha le sue caratteristiche nella gestione high/low gain, oltre a quella bilanciato/sbilanciato io sono alla ricerca di una situazione che mi consenta di ascoltare senza andare a smuovere ogni volta tutte le varie impostazioni e/o cavi. Certo è che così non si otterrà mai il massimo dall'impianto, ma almeno si potrà godere della sua prestazione media senza stare ad impazzire ogni volta, questo senza togliere comunque alla possibilità di divertirsi a trovare ogni tanto la resa "ideale". Ovviamente questo discorso per te ha molto meno valore proprio perché affinare e ricercare riveste una buona fetta del godimento che cerchi. ;)
Fortunatamente abbiamo tutti e due di che essere felici per il fatto di potercelo godere come più ci piace in qualsiasi momento.

Certamente, per adesso le mie sono solo prove che possono assecondare la bonta' dell'ampli.
E' poliedrico sicuro, come lo sarebbe qualunque ampli messo a suonare al meglio.
Pero' già con collegamenti diretti è un buon alto livello.
Sto facendo ascolti a ripetizione, metti / leva / aggiungi / togli, divertimento per adesso...
Pero' una cosa la sto facendo sempre più mia... per il fatto che l'ascolto di alcuni pezzi particolari vince a mani basse il collegamento diretto in SE con RU6.
Perche' come dicevo prima ascolti la magia di questo dongle, unico quanto avvincente.
I trasformatori interni presentano una caratteristica che sto mettendo a fuoco adesso:
portano in bilanciato la bellezza dell' RU6
mentre col bilanciatore esterno, si guadagna apparentemente in "forza" dinamica, ma qual palco che sembra più largo, di fatto perde un pezzo speciale dell' RU6, appunto la bellezza armonica.
Quindi, non è escluso tenere alla fine il solo diretto, che sia SE o Bilanciato, l'anima del dongle viene riporatata al Cayin tale e quale..
Si puo' anche affinare, facendo molte prove, o come fai tu, arrivare al punto senza sbattimenti.
Alla fine, ottima scelta il Cayin, in tutti i casi possibili e abbinabili

Permette di suonare come piace, con soli 3 tastini, e di assecondare il passo di quello che gli viene dato in pasto.
Forte trasparenza e grande riserva di potenza, per un ampli cuffie a mio avviso sempre più eccellente e sorprendente.
Ora che sto facendo rodare i suoi trasformatori interni di bilanciamento   finora lasciati soli soletti... dopo un centinatio di ore già all'attivo...

Ora me lo sto godendo con le HD6XX aspettando che mi arrivi il kit per moddarle che hanno fatto gli inglesotti... ma già così è un bel sentire...

questo

https://customcans.co.uk/shop/product/massdrop-x-sennheiser-nickel-plated-cnc-copper-mass-loading-mod-diy-kit/

Interessante il kit, da' precarico il tondino cromato.
Per dare un colpo ancora in favore del collegamento diretto SE, ci pensa m15, ascoltandolo in bilanciato dal papa' Cayin.
Nulla, l'operazionale bilanciatore è assodato, amplia la scena pero' il timbro che tanto piace dalle uscite M15 in diretta e con bilanciatore interno è un'altra cosa. Diversa, c'è più cuore nella musica riprodotta... quello del Cirrus Logic e del modulo CMA Questyle, potenziato in modo naturale dal Cayin.
Be' affinamento semplice allora sia !

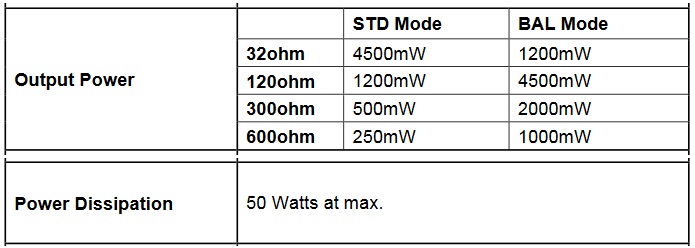

Mettendo a confronto le specifiche e le foto degli interni, dei 2 ampli citati a paragone da qualche review online, sono di fatto 2 progetti diversi il Taurus MKII ed il Cayin, totalmente diversi.

Auralic Taurus MKII



Cayin iHA-6




Con differente circuitazione di bias e di pilotaggio finali.

Il Taurus suona bene a 32 Ohm con 4,5 watt ma in bilanciato va a 1,2 Watt, mentre riprende i 4,5 watt a 120 Ohm in bilanciato...

Il Cayin essendo un quadri ampli full balanced, tiene lo standard di funzionamento: 2,2 watt in SE e 7 watt in bilanciato...

Dunque, Cayin non ha clonato nessuno. Dati alla mano e specifiche accompagnate da altri valori in modalita' corrente...
Pur parle' le foto interne sono ampiamente rintracciabili in rete. Sono due ampli diversi in tutto.

Magari chi li ha confrontati, come li ha messi in condizione di suonare ? E con quanto fervore ?
Ecco perche' le review servono per farsi una idea di massima, poi si deve fare da se'.

Oltre a questo non mi sembra che il Taurus abbia la modalità in alta corrente, che per me sul Cayin vale metà del prezzo. Quando arriverà il cavetto che abbiamo ordinato su Ali avremo anche un quadro più preciso della situazione tutto bilanciato dall'inizio alla fine che così a naso o meglio dovrei dire a orecchio fa un bella differenza. Forse solo l'RU6 si avvantaggia dell'uscita sbilanciata che comunque è ancora tutto da dimostrare almeno per me.

Ti posto anche questo per l'iHA-6 così studi ancora un pò ;)

iHA-6 output power:

Come dicevo prima, è un quad amp full balanced, quindi lo schema postato è corretto, alzando l'impedenza scevra la potenza. Ci sta perfettamente.
C'è un altro cavo da fare / prendere che abilita l'uscita SE a bassa impedenza, cioe' a 0,1 Ohm.

Doppio XLR verso jack 6,3mm streo se,  con connessione solo poli caldi +R massa e +L massa
Questo sara' il 4° livello da sbloccare, ed in SE mi aspetto dei miglioramenti, anche piccoli (forse non tanto piccoli).

Poiche' in SE da jack 6,3 low impedance, sono 10 Ohm, e non 0,1 Ohm..... capito l'arte di avere 3 prese combo neutrick ? ALtro che biglie di vetro !!!

Per me questo schema era importante perché le HE-6se (misurate) si sono rivelate essere 64ohm e non 50ohm come le HE-6 OG, quindi secondo questo schema a 65ohm (in alta corrente) fornisce ancora 3,6 watt che dovrebbero bastare per le Hifiman che mi arriveranno a giorni se non ci sarà un altro scambio di pacchi.

I grafici e le misure sul Taurus MKII fatte da Innerfidelity adesso si trovano su Stereophile. Quelle del Cayin le trovate su GoldenSound ma sono solo sul bilanciato non su SE. Oltretutto misurate con apparecchiature di misura diverse, quindi come comparare mele e pere.
Adesso non riesco a ritrovare la recensione originale dove si faceva la comparazione tra i due ampli ma da qualche parte in rete c'è di sicuro. Comunque letta la recensione mi sono comprato il Cayin e successivamente l'Idac6 MKII. Dal distributore italiano e quindi li ho pagati molto più di prezzo in rete (ma li vanno aggiunte l'IVA, il trasporto e la garanzia non italiana con tutto quello che ne consegue). Quando fu fatta la recensione, se non ricordo male, usarono l'Idac6, Chord, IFI e Auralic. Inutile dire che il migliore era l'Auralic. La MKII monta chip diversi e ha filtri migliori e più performanti che modificano il suono oltre ad avere l'uscita regolabile oltre a quella fissa. Può essere usato con o senza valvole. Mi pare pure che l'ampli sia in classe A/B e non pura classe A anche se scalda parecchio. A caldo va decisamente meglio rispetto a quando é appena acceso.
Saluti
Drum

Di fatto il Cayin in SE prsenta 2 uscite, una a 10 Ohm, l'altra a 120 Ohm. Era il 2016.
Ma grazie ad un cavo che sto rivedendo, avra' una 3° uscita SE a 0,1 Ohm .
Che significa ?
Che con 0,1 Ohm di impedenza di uscita, ed un carico da 32 Ohm (invece che 32+10) avra' qualcosa in più di 3,8 watt RMS a canale in SE. Come è giusto che sia.

I 2,2 watt rms a canale sono per carico da 32 Ohm, a cui aggiungere la resistenza da 10 Ohm, che abbassa la potenza in SE a 2,2 watt rms.
Semplice, geniale, conveniente.

Vi aggiornero'...

Come anticipato, il 4° livello è stato sbloccato.
Uscita SE del Cayin a bassisima impedenza abilitata, è letteralmente un portento.
La potenza come anticipato sale a qualcosa più che 3,8 Watt RMS, teoricamente potrebbero essere 4,5 Watt in SE rms a canale, poi in bilanciato sono 7 watt.

Infatti un quad amp in bilanciato va a circa il 170% in più di potenza, non è mai il doppio.

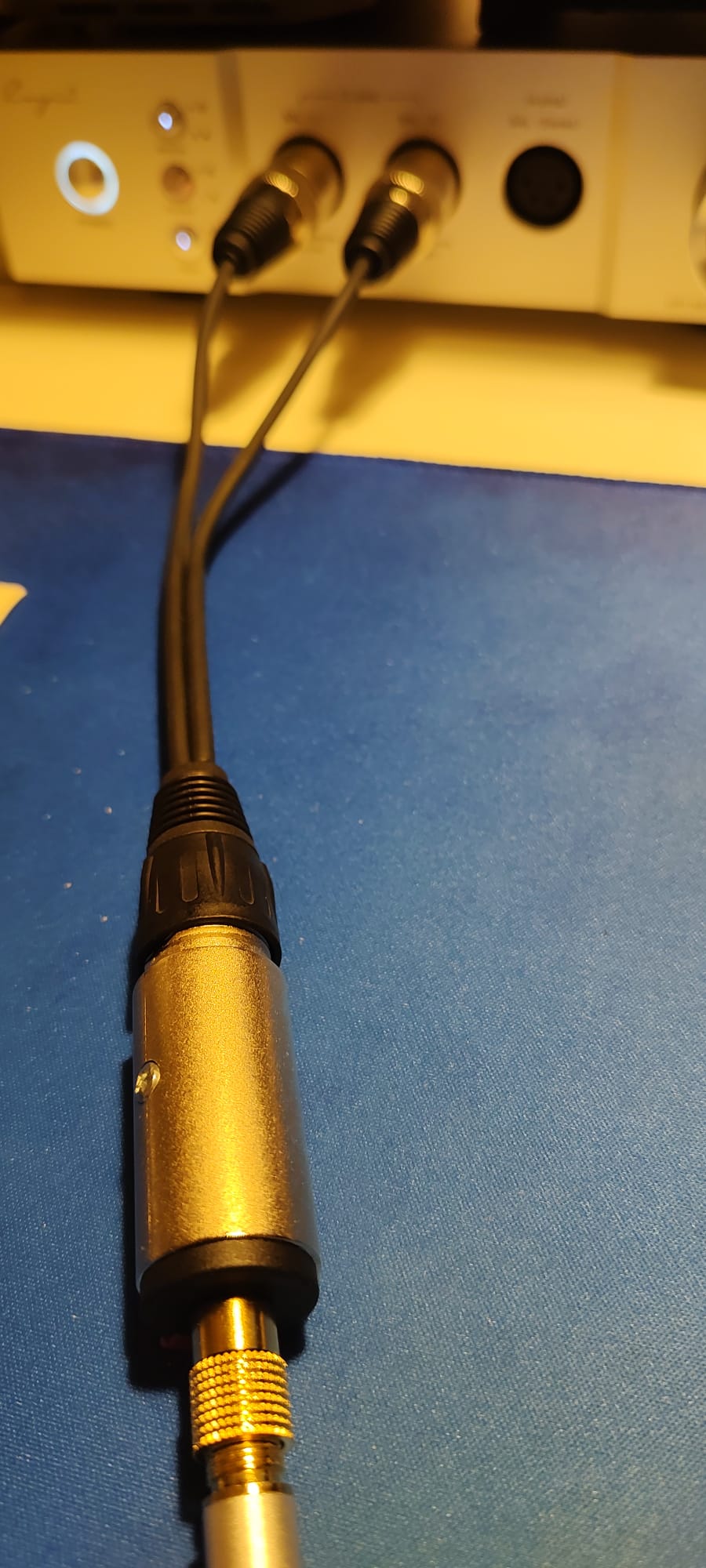

Ecco cosa ha abilitato l'uscita SE a bassisima impedenza:



Quello che mancava in SE, un controllo esemplare e più potente dell'uscita jack 6,3 a 10 Ohm, o peggio a 120 Ohm.

Dipende dalla cuffia, certo, adesso ho 3 uscite SE ad impedenza differente:

0,1 Ohm
10 Ohm
120 Ohm

Anche questa è fatta !
Vale il tempo utilizzato per saldare i connettori doppio XLR 3 pin e Jack femmina 6,3mm

Questo connettore / adattatore non esiste in commercio. Non affanetevi a cercarlo. Va saldato in pieno DIY.
E attenzione ai corti, non date peso e credito a schemi trovati in rete.
Vi ho avvisato.

Angelo Polky e Roberto Zap...
vi dico solo una cosa:
RU6 in SE vol 76 Hi gain
Uscita SE Cayin ricavata dal doppio XLR bilanciato (da cui si prendono massa 1 e polo caldo 2) sx e dx e poi al Jack femmina ground, dx, tip (sx)
volume 10:30 iHA-6

M1060C mod in SE

i colpi di batteria sono nettamente forti e istantanei
Quale sia meglio fra SE e bilanciato ??

In bilanciato aumenta lo spazio
In SE cosi' la M1060C suona molto meglio ed in modo da prendere corpo e musicalita' ben più presenti ed evidenti, che da uscita 10 Ohm (low impedance)

Cosa succede ?

Il DF già eccellente del Cayin in questa bassissima impedenza è elevatissimo, oltre il imnimo valore di 400 (considerato eccellente), a mio avviso siamo vicini forse a 1000.... oppure oltre qualora fosse possibile in pratica.
Perche' in bilanciato mantiene un controllo del DF assolutamente eccellente, che ricordo è 4 volte meno del valore DF in bilanciato.
Spannometrico ? Yes, esperienza pregressa in SPL car audio ai tempi che furono, i migliori.
Oggi solo piacere di ascolto e capacita' di discernimento ad orecchio. Niente strumenti. Solo musica e piacere di ascoltarla.

Da misurare con strumentazione ?? Naaa non serve, fidatevi!

La regola grossolana e' :

Potenza in bilanciato = potenza in (SE) * 1,7 circa (il 170% in piu')
impedenza di uscita in bilanciato = impedenza di uscita SE * 4
DF in bilanciato = DF in SE / 4

Facendo i conti alla carlona, siamo a circa 4,11 Watt RMS in SE a 32 Ohm (non mi ero poi sbagliato di molto...)
Ma queste sono carlonerie...

Ora è momento di godersela....

Il mio è ancora in viaggio, da quello che scrivi/scrivete, se ho ben capito, l’ampli ha un trasformatore da sbilanciato a bilanciato, quindi anche se colleghi in sbilanciato il segnale esce bilanciato e quindi l’ampli sfrutta la maggiore potenza, corretto?

Corretto, semplice più a dirsi come lo dici tu, che io in mila parole da 'saurito audiofilo

Se a qualcuno interessa lo schema dei collegamenti dell'adattatore "sblocca livelli", fatelo fare da un tecnico che sappia leggere bene gli schemi:

doppio cavo schermato (calza e centrale)

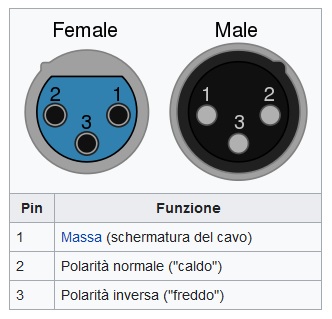

Da XLR (1 XLR per canale)
Polo 1 massa
Polo 2 rispettivamente sono R+ (DX) e sull'altro xlr L+ (SX)
NON cortocircutare massa ed L- o R- pena fiammate, ovvero lasciate liberi i Poli 3 sugli XLR

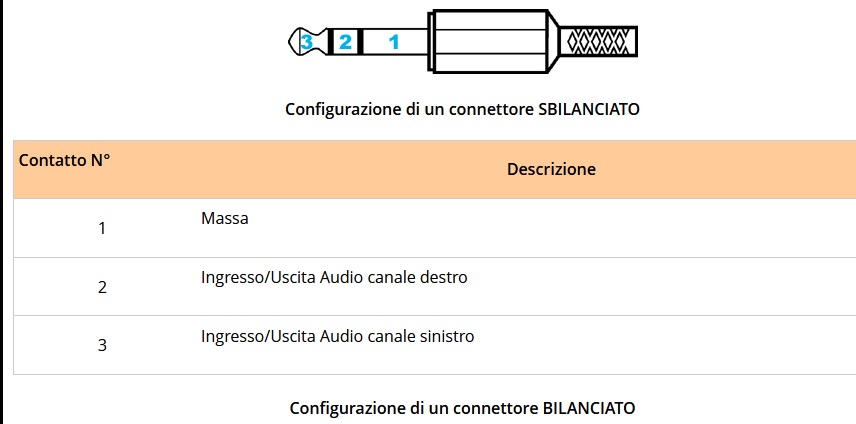

cavo al jack 6,3:
1 massa
2 DX R+
3 SX L+

Carlo, scusami, quest’ultima precisazione per miei limiti non la comprendo , se io collego un dongle in sbilanciato e le cuffie in bilanciato perché serve il tecnico per l’adattatore sblocca livelli?

Zap67 ha scritto:Carlo, scusami, quest’ultima precisazione per miei limiti non la comprendo , se io collego un dongle in sbilanciato e le cuffie in bilanciato perché serve il tecnico per l’adattatore sblocca livelli?

Lo so è difficile seguire le mie follie.... non sei tu. Sono io.

Collegare in SE con un cavo doppio RCA e jack 3,5mm dal dongle al Cayin, è la via semplice.

Assai più facile è collegarci una cuffia in bilanciato, per l'aiuto del bilanciatore interno a trasformatori.

E puoi chiudere il cerchio cosi'.

Andiamo allo sblocca livelli...

Il cavo adattatore che ho sopranominato "sblocca livelli" in modo maccheronico, è un semplice cavo che preleva direttamente i 2 poli caldi destro e sinistro dai 2 XLR 3 pin del Cayin, cosi' da avere una ulteriore uscita Single Ended con impedenza di uscita 0,1 Ohm.
La Cayin non ha pensato a metterci un terzo Jack 6,3mm femmina, ma ha lasciato le back door aperte per farlo !!

(i 2 combo Netutrik nascondono presa XLR 3 pin e jack 6,3, il tutto in una unica presa, in realta' sono 4 prese reali).

Questi 2 combo Neutrik presentano a sinistra jack 6,3 a impedenza low (10 Ohm) e destro jack a impedenza High 120 Ohm, per adattarsi a diverse impedenza cuffie, e farle suonare in modo diverso.

Mancava la 3° uscita Single Ended a 0,1 Ohm, quella che nelle recensioni di questo ampli davano per mancante, e l'ingegno si è fatto avanti per estrapolarla, semplicemente...

Suona benissimo, molto meglio di quella low impedance e high impedance, con la planare M1060C in alta corrente. Tutto qui.

P.S. per capire meglio le resistenze di 10 e 120 Ohm sono solo presenti in serie sulle uscite SE jack 6,3, non sono presenti alcune resistenze sui poli XLR 4 pin e XLR 3 pin in bilanciato.

Prendo i poli caldi del segnale bilanciato rispetto massa, ed il gioco è fatto !! Ecco perche' "sblocca livelli"

Ci sarebbe da scrivere un libro su questo Cayin iHA-6, altro che recensioni online fatte coi piedi e senza alcun "ingegno" da elettronico. Queste cose le avevo intraviste già prima di prenderlo.... Ma non faccio testo.
Le recensioni online ne parlano bene solo per il bilanciato, Signori in SE ora, è un vero mostro di potenza e bellezza, con lo "sblocca livelli"...

Per Angelo, se riesci a farti fare il cavo adattatore, credo tornera' molto utile con la prossima HE6v1... pilotata in alta corrente e bassisima impedenza di uscita del cayin (pensa 0,1 Ohm) praticamente il driver lo tiene coi denti e non lo lascia sbrodolare mai.... è più frenato di un rimorchio da 10 tonnellate, al contempo libero di cantare con una possenza incredibile....

Così non ti seguo, sei troppo bravo , appena arriva l’ampli ci sentiamo
p.s. non è una minaccia!

Zap67 ha scritto:Così non ti seguo, sei troppo bravo , appena arriva l’ampli ci sentiamo
p.s. non è una minaccia!

Volentieri, mi rendo conto di essere un elettronico contorto, un informatico che non segue traccia di alcun algoritmo, un tecnico che ragiona come un white hacker, insomma non sono proprio normale.... lo so.

....ecco chi aveva requisito l'ultimo di Annieaudio...

@Carlo ma tu dici di alimentarle in sbilanciato?

Polky74 ha scritto:@Carlo ma tu dici di alimentarle in sbilanciato?

Si, per quanto possa essere difficile forse sono io che non riesco a trasferire quello che per me sono varchi aperti e vie di fuga, mentre per i recensori di questo ampli erano muri.... mancanze riprorevoli....

Allora, cerco di riepilogare brevemente (spero):

1 - non sapevo che il Cayin avesse un circuito di bilanciamento interno a dir poco eccellente
2 - avevo intrapreso la via del bilanciatore esterno Clean Box Pro, che ha i suoi effetti di allargare la scena all'inverosimile
3 - avevo pensato di potenziare la già elevata possenza del Cayin con l'utilizzo di un doppio preamplificatore, ed in toto i risultati ci sono stati
4 - Tutti in rete parlavano male della mancanza di un uscita sbilanciata (SE) a bassissima impedenza

Mettendo i pezzi in ordine ne esce una cosa bellissima:

1 - sfruttare il bilanciatore interno a trasformatori, entrando in sbilanciato dal dongle al Cayin
2 - poterlo sentire con una forza ed una possenza senza pari, grazie al cavo estrapola uscita sbilanciata (SE) a bassisima impedenza
3 - poterlo ascoltare in bilanciato con una purezza ed un coinvolgimento a dir poco eccezzionale
4 - se proprio lo si vuole, espandere le sue peculiarieta' con bilanciatori esterni, preamplificatori, insomma tutto fa scalare diversi gradini di eccellenza di questo ampli

Come dicevo, potrei scriverci un libro, e sono convinto che abbia ancora delle meraviglie apparentemente nascoste. Basta scovarle, riuscendoci....

meglio in Bilanciato o in sbilanciato ??
Come lo fai suonare e lo colleghi suona sempre bene, meglio di quanto si pensi ed ancora io stesso possa immaginare.
L'ultima frontiera, il cavo estrapola uscita sbilanciata a bassisima impedenza (la mancanza per i recensori della quaglia) è una vera sorpresa, più ascolto e più dico che ha un Damping Factor (fattore di smorzamento) altissimo, ben oltre il valore di 800-1000.
Cayin ha progettato un gioiello bellissimo, che va oltre le mie aspettative di quando lo scelsi.... anche se avevo già in mente prima di prenderlo di sbloccarealcune delle sue funzionalità (vedi i combo Neutrik che utilizzai più di 10 anni fa su un mio ampli...)
A mio avviso, vale oro quanto pesa.
