Buongiorno a tutti. Sono nuovo del forum e da poco mi sono cimentato nel campo del DYD.

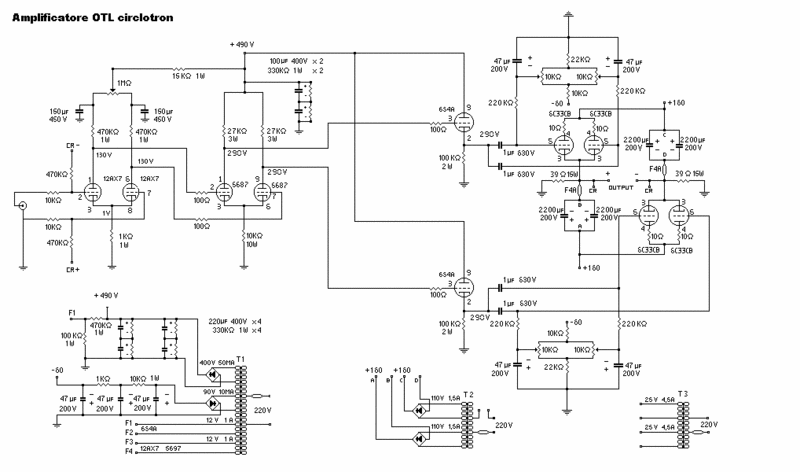

Ho appena concluso la costruzione di un OTL Bebo Marotta con n.8 6C33 du cui allego lo schema.

[img][/img]

Ho riscontrato un problema, in quanto a valle dei potenziometri da 1M dopo le resistenze da 470k verso i catodi delle 12AX7WA misuro a malapena 80V anzichè 130. Di conseguenza come risultato finale la tensione di griglia delle 6S4A è di circa 380V anzichè 290V. Volevo sapere se qualcuno più esperto di me può darmi una mano a scoprire il problema. Forse è necessario installare uno di quei potenziometri da 1M ad alta potenza?
Comunque a titolo di prova, per far tornare i conti ho sostituito i due pot 1M con 2 da 100k e il finale suona molto bene, anche se mi sembra che i volumi rendano meno di 70w rms.
Spero che qualcuno possa darmi una mano perchè il progetto di Bebo Marotta è davvero una cosa unica.

PS: ho misurato la banda di frequenza piena del finale con l'oscilloscopio e il generatore di frequenze. Risultato: STRABILIANTE BANDA PIENA AL 100% DA 10HZ A 100KHZ!!!!!!!!!! PAZZESCO!

mi spiace sto intraprendendo anche io la via dell'autocostuzione, per ora non so aiutarti.
pero volevo chiederti che impedenza di uscita hai?

ciao se ti puo' essere di aiuto :) io ho gli originali

https://www.ilgazeboaudiofilo.com/t4108-in-ricordo-di-bebo-marotta?highlight=in+ricordo+di+bebo

Bhè, ho visto il tuo forum. Non c'è dubbio, quello che hai a casa è storia. Comunque sono riuscito nell'impresa della costruzione, i finali sono qualcosa di tremendo, chiudi gli occhi e sei proiettato immediatamente davanti ai musicisti che suonano davanti a te. A qualsiasi volume, anche il più esageratamente assordante, le casse non perdono nulla di nulla. I bassi sono talmente pieni e la distorsione talmente bassa (praticamente assente), che il pavimento vibra come se scivolasse su olio. Gli alti sono talmente brillanti che il tocco della bacchetta sulle pelli sembra derivare direttamente dall'interno dell'orecchio.
Bebo era indubbiamente un genio, sono spiacente per quello che è successo. Chissà quante ne avrebbe voluto farne ancora.
Ciao

Parole sante! sono i migliori finali della storia!!! producono musica dal vivo !!!
Io e Bebo parlavamo proprio di questo! che questi finali sono i piu' reali, che si avvicinano
molto alla realta'!!! un dettaglio da far venire i brividi su tutto il corpo !!! GRANDE BEBO

andyduraz ha scritto:Bhè, ho visto il tuo forum. Non c'è dubbio, quello che hai a casa è storia. Comunque sono riuscito nell'impresa della costruzione, i finali sono qualcosa di tremendo, chiudi gli occhi e sei proiettato immediatamente davanti ai musicisti che suonano davanti a te. A qualsiasi volume, anche il più esageratamente assordante, le casse non perdono nulla di nulla. I bassi sono talmente pieni e la distorsione talmente bassa (praticamente assente), che il pavimento vibra come se scivolasse su olio. Gli alti sono talmente brillanti che il tocco della bacchetta sulle pelli sembra derivare direttamente dall'interno dell'orecchio.
Bebo era indubbiamente un genio, sono spiacente per quello che è successo. Chissà quante ne avrebbe voluto farne ancora.
Ciao

Ho deciso di costruire anche io i finali in questione e mi sono quindi messo ad analizzare lo schema, ma ci sono alcune piccole cosette che non mi sono chiare... Qualcuno che ha già realizzato il progetto potrebbe aiutarmi?

Nello specifico:

Primo dubbio:
non mi torna il collegamento delle alimentazioni anodiche dei finali... riferendosi allo schema elettrico in questione ho trovato 2 versioni....
1 Versione ---- con un ponte a diodi (trasformatore T2) con uscite collegate (+) a punto C e (-) a punto B ; l'altro ponte a diodi con uscite collegate (+) a punto A e (-) a punto D
2 Versione --- con un ponte a diodi (sempre trasformatore T2) con uscite collegate (+) a punto C e (-) a punto D ; l'altro ponte a diodi con uscite collegate (+) a punto A e (-) a punto B
Secondo la configurazione classica OTL Circlotron (ed anche secondo la mia logica)mi risulta giusta la seconda versione, ma il dubbio mi rimane visto che la stragrande maggioranza (quasi tutte) le immagini contenenti lo schema in questione rappresentano la prima versione. Sò che il grande Bebo Marotta aveva fatto delle modifiche... forse questa è una di quelle??? Nella immagine postata da andyduraz non riesco a leggere con chiarezza le lettere e quindi non capisco se rispecchia la prima o la seconda versione. Ma chi ha già costruito l'amplificatore come ha collegato le uscite dei ponti a diodi? (o comunque dei diodi)

Secondo dubbio:
anche i due ponti su T1 in un'altra versione li trovo collegati in modo diverso (l'uscita negativa del ponte a diodi) al trasformatore T1. Si tratta di un collegamento ad una schermatura interna del trasformatore? o cosa?

Magari provo a postare la versione a cui mi riferisco, per chiarezza.




Spero di esserci riuscito ...

Ringrazio in anticipo per l'eventuale aiuto.

Avrei anche altre domandine da postare (più che altro però per la componentistica) ma magaro procedo a step.

Grazie, Marco

salve a tutti. anche io sto facendo l'otl di bebo ed ho quasi finito . ma ho lo stesso problema, sulle anodiche delle 12ax7 ....80 volt e 360 sui catodi delle 12bh7 . x risolvere ed riportare i valori cortti ,o sostituito le r di anodo delle 12ax7 da 470k con 270k e pare che il tutto ritorna.
e' coretto?!...... chi mi da una risposta se va bene o no. grazie
qualche foto  a supporto.

le bire che vedete sotto sono state x facilitare la realizazione     come finito le levo

pero! quante risposte ! possibile che nessuno sapia niente in merito?!

pero! quante risposte ! possibile che nessuno sapia niente in merito?!

prova a sentire il forum di costruire hifi

nessuno ha scritto:pero! quante  risposte ! possibile che nessuno sapia niente in merito?!

Ciao, come è andata a finire con la costruzione? Saluti

be' piu' o meno cosi! dopo essermi inpazzito, e armato si santa pazienza  x risolvere ( non cierto con il contributo........) SUONA DA DIO  chiunque lo a inteso e' rimasto a bocca aperta, ed anche io non mi aspettavo che suonasse cosi.







se poi viene pilotato con il suo pre dedicato, che o fatto a posta x lui



il pre. rivisitato sulle orme di uno schema di un amico ,ma modificato profondamente . in particolare x gli alim.




ma pure con questo ,di pre va alla grande ... anzi oserei dire forze meglio .  ma essendo 2 macchine diverse , 1 a valvole
e l'altro a fet + mosfet sono molto soggettivi .



p.s. si ai visto bene
l'OTL e' sviluppato in VERTICALE cosi come lo vedi. x stare al di fuori delle normali costruzioni a valvole che si vedono in giro ....tutte uguali !
il frontale del pre a valvole  e' un pezzo di cierqua in parte fracico. ( fatto di proposito)
il frontale del pre a fet in marmo.  recuperato ad uno smorzo .

Curiosa questa costruzione verticale del finale............. Ho avuto per anni i due mono a due 6C33C-B, davvero piacevoli, anche se poveri d'impatto in gamma bassa............. Chissà se Pino li ha ancora.....

Edmond ha scritto:Curiosa questa costruzione verticale del finale............. Ho avuto per anni i due mono a due 6C33C-B, davvero piacevoli, anche se poveri d'impatto in gamma bassa............. Chissà se Pino li ha ancora.....

ciao poveri di bassi hummmm forze ,se fatti con gli alimentatori da schema. ma se fatti com alim. come li o fatti io ed a 8 valvole .... ci sono fidate che ci sono i bassi . di fatti di questo ampli o usato solo la parte segniale , ma gli alim. li o riprogietati io e fatti a modo mio.
poi cone presupongo che sai i wofer sciendono molto in basso a secondo della frequenza , ed e' noto che gli OTL piu' scende in Hom e meno da ,a differenza di uno stadio solido. figurarsi poi con 2 valvole!

Complimenti, davvero ben fatto. Io il mio lo ascolto da piu' di due anni con frequnza elevata, e non fanno una piega. Anzi suonano sempre meglio. Non posso piu' ascoltare musica con ampli a transistors..

bravo complimenti, volevo suggerirti questo sito "Hifi 2000", ci trovi contenitori di dimensioni varie addirittura con frontali personificabili....
(specifico che non ho alcun interesse economico con questa ditta) ma l'ho sperimentata di persona positivamente.....

brizzo ha scritto:bravo complimenti, volevo suggerirti questo sito "Hifi 2000", ci trovi contenitori di dimensioni varie addirittura con frontali personificabili....
(specifico che non ho alcun interesse economico con questa ditta) ma l'ho sperimentata di persona positivamente.....

hemmmm. x farci che ... x cosa servono, o reputi quelli che o fatto IO inadeguati ,sia strutturale che che esteticamente. Ognuno di quelli che faccio io ..... con uno stile suo. questi sono allo stato dell'arte , e follia pura, con accopiamenti di materiali fra di loro ecc.

e non credo che quelli fatti dai tuoi menzionati anche se indubbiamente bravini .... ma pur sempre a MIO parere ESTETICAMENTE, DOZZINALI , cioe' tutti inquadrati , uno uguale a l'altro , in stile quadro elettrico . la tua proposta si puo equiparare , ad uno confronto fra, un oggetto d'arte ed un prodotto da supermercato
. con questo non che io cie l'abbia con hi fi 2000 ,ma e' ben lontana dai miei concetti di contenitore.

L'estetica di un componente elettronico secondo me è molto soggettiva, c'è a chi piace una cassetta di pesche con le valvole sopra c'è chi predilige la forma classica, secondo me brizzo non voleva denigrare la tua opera

gigix ha scritto:L'estetica di un componente elettronico secondo me è molto soggettiva, c'è a chi piace una cassetta di pesche con le valvole sopra c'è chi predilige la forma classica, secondo me brizzo non voleva denigrare la tua opera

ciao e di fatti non lo a fatto anzi....... gli volevo far solo notare quale fosse la differenza ,fra hi fi 2000 ed i case che realiziamo io o altri .

Molto simpatico e gradevole il rack verticale, complimenti.
Non ci capisco un tubo di valvole, sono stato attratto per un periodo, ho anche avuto qualcosa , ascoltato un po' di tutto compresi gli ampli OTL di Chiappetta (SI audio) , ma preferisco sempre lo stato solido.

come diceva sempre mia madre.....

fatti i cazzi tuoi e vivi sereno.....evidentemente non ho ancora capito...........

grazie

brizzo ha scritto:come diceva sempre mia madre.....

fatti i cazzi tuoi e vivi sereno.....evidentemente non ho ancora capito...........

grazie

Ha ha ma nooo! E che i contenitori hifi2000 in effetti sono piuttosto bruttarelli anche se hanno un ottimo rapporto q/p per un ampli a valvole la cosa migliore è costruirsi anche il telaio. Il legno ha il suo fascino anche se sarebbe meglio usarlo solo come rivestimento esterno.

Ps complimenti davvero per la realizzazione

brizzo ha scritto:come diceva sempre mia madre.....

fatti i cazzi tuoi e vivi sereno.....evidentemente non ho ancora capito...........

grazie

Io per le mie autocostruzioni, però sempre a stato solido uso solo i contenitori HI-FI 2000, ottimo rapporto qualità/prezzo, altri più carini sono inavvicinabili.
Purtroppo per lo SS i contenitori devono essere ben schermati e quelli fai da te in legno non sono l'ideale.

Ciao a tutti rispovero questo post,
Stavo seriamente pensando di costruirmi l'amplificatore otl con 4 6c33 per canaledel grande bebo , ho in casa tutti i componenti valvole comprese ,
Mi mancano solo i trasformatori che farò avvolgere al più presto , volevo aggiungere un potenziometro di volume all'ingresso
Consigli dove posizionarlo di che valore?

sto lavorando anche io da un pò su un OTL..ho trovato almeno due diversi tipi di piedinatura delle 6 C33C..tenendo presente che il 4 è in ogni caso l'anodo, come sono le altre connessioni???
